额定电压0.6/1kV铝合金芯同轴电缆

适用范围

产品适用于额定电压0.6/1kV及以下配电网或工业装置中固定敷设之用。在欧美等发达国家，铝合金芯同轴电缆已经

被广泛使用在工程中。国内起步较晚，但近年来在建筑工程、发电厂也有所应用。

使用特性

1）导体采用8000系列铝合金导体，导体结构及直流电阻符合GB/T3956-2008中第2种铝合金导体。

2）导体正常运行温度90℃。

3）电缆绝缘料的电性能和机械性能符合Q/320282GAD074-2016的要求。

4）耐压试验：电缆经3.5kV/5分钟，不击穿。

5）合金单丝强度和伸长率：强度98~159MPa，伸长率不小于10%。

6）合金导体抗蠕变性能：对于纯铝，抗蠕变性能提高300%。

目标市场

主要应用于机场、军事基地、办公大楼、住宅、酒店、超市、院校、体育场、医院、工厂厂房等建设工程。

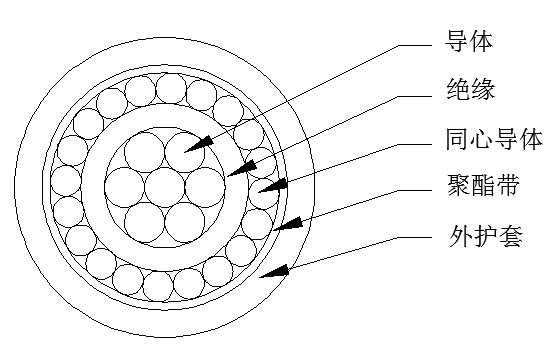

产品结构

产品特点

1）该电缆以8000系列铝合金单线绞合而成的内导体，交联聚乙烯绝缘层，8000系列铝合金单线均匀缠绕的外导体，聚酯带绕包，90℃防紫外线聚氯乙烯外护层。

2）交联聚乙烯具有优异的抗热化性能，增加绝缘的抗老化性能，寿命大大增加。

3）通过导体合金化，提高铝导体的电导率、抗热蠕变性、耐腐蚀性及稳定性，降低传输线路损耗，提高电线电缆的可靠性能。

4）同轴电缆结构稳定，电缆圆整度好。

5）与普通低压电缆结构相比，可减少电缆直径，降低电缆材料投入，绝缘料减少50%，护套减少40.3%，降低了生产成本。

6）电缆同心导体，既是中性或接地导体，同时又是屏蔽性能优良的屏蔽层。

执行标准

Q/320282GAD074-2016《额定电压0.6/1kV铝合金同轴电缆》的标准要求。

参照标准：

GB/T31840.1-2015《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）铝合金芯挤包绝缘电力电缆第1部分额定电压1kV（Um=1.2kV）到3kV（Um=3.6kV）电缆》
